1 概述
套管頭是連接套管與井口裝置重要裝備，其主要作用：

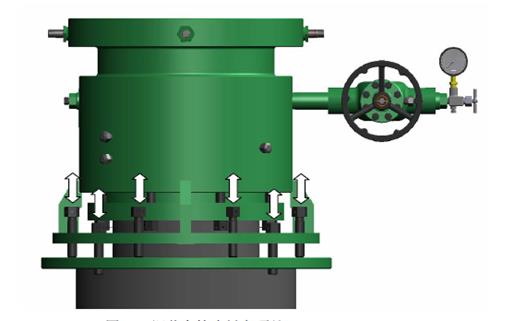

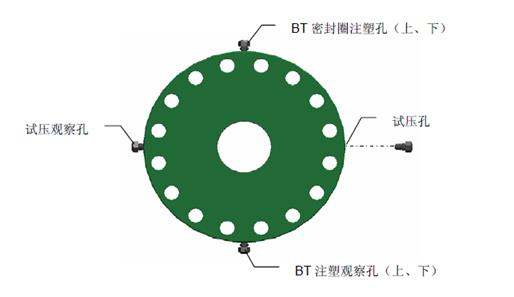

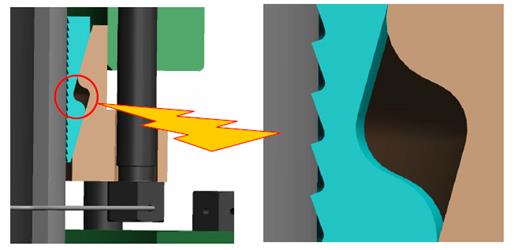

1.1 鉆井作業中，為液壓防噴器提供標準的下部井口連接法蘭 1.2 通過懸掛器懸掛和支撐油層套管的重量和防噴器組（或采油樹）的重量； 1.3 提高鉆井井口裝置的穩定性； 1.4為釋放可能儲藏的兩層套管柱間的壓力提供出口，在緊急情況下可向井 內泵入液體，并可監測壓力。 1.5 可進行鉆采特殊作業，如：a.從側孔補注水泥，以提高固井質量； b.酸化壓裂時，從兩側孔注入壓力液體， 以平衡套管內、外壓強。 2 基本參數 2.1 執行標準：GB/T22513《石油井口裝置 套管頭和采油樹》及 API 6A 產 品規范； 2.2 型號：T9-5/8″×5-1/2″-10000psi 防硫采氣套管頭或T9-5/8″×5-1/2″-5000psi防硫采氣套管頭 2.3 工作壓力： 10000PSi （70MPa）或5000PSi （35MPa） 2.4 工作溫度： LU （-46-121℃） 2.5 規范級別： PSL2 2.7 旁通直徑： 2LP 2.10 公 稱 通 徑： 225.5mm 2.12 套管頭高度：520mm 3 工作原理及特點 3.1 套管頭由底法蘭殼體和懸掛器組成，結構簡單，懸掛能力強，橡膠圈 安裝方便 3.2 套管頭底法蘭外殼下部通過下卡瓦與套管柱聯接，上部通過標準法蘭連 接四通及防噴器 3.3 法蘭殼體兩側面有兩個對稱的 第二部分 1 安裝原則 1.1 最上面一級套管頭上法蘭面高出井架基礎面15±20mm。 1.2 每次套管頭安裝后 1.3 每次套管頭安裝后 1.4 表層套管下入后，應以轉盤中心為準對套管頭進行校正 2 準備工作 2.1 確認套管頭及其附件完好 2.2 檢查套管頭上部頂絲 圖一 頂絲開關兩種工作狀態指示 2.3 測量相關尺寸并記錄 2.4 清洗 2.5 清洗檢查套管頭密封圈（BT 密封或 P 密封）有無裂紋和損傷，并在密封圈和密封部位涂抹 潤滑脂 圖二 套管頭密封件 2.6 將 BT 或P密封圈裝入密封槽 2.7 將頂絲全部退出 2.8 檢查配套工具是否滿足施工要求 3 安裝步驟 9-5/8〞卡瓦式表層套管頭的安裝 3.1 確定30〞導管切割高度 3.1.1 確定導管切割高度：DG=T1+T2+T3+30-D DG：導管理論切割高度。 T1: 表層套管頭深度 T3：第二層套管頭深度 30mm：為表層套管頭調節間隙。 D：最后一層套管頭上法蘭面高出基礎面的高度 圖三 安裝示意圖 3.1.2 校核導管割口高度：導管割口高度確定后，必須校核每次套管頭安裝口鉆井四通旁通口中心線的高度 3.2 30〞導管切割 3.2.1 表層套管下完固井結束后，應排盡切割線高度以上部分泥漿 3.2.2 清潔導管 3.2.3 打磨導管端面 3.3 表層套管的切割 3.3.1 計算表層套管切割高度 3.3.2 確定套管切割高度并劃線：TG1=TC1+30mm 圖四 套管切割高度（TG1=490時） 3.3.3 在9-5/8〞表層套管最終切割線以上50mm打孔，排放表層套管內泥漿 3.3.4 在9-5/8〞表層套管最終切割線以上50mm處粗割套管 3.3.5 吊出上部導管和套管。 3.3.6 清除切割線200mm以下套管內的泥漿 3.3.7 使用套管切割機精確切割表層套管 3.3.8 打磨表層套管切口端面，確保水平誤差不大于1mm。 3.3.9 使用坡口機對套管進行外倒角 圖五 表層套管倒角 3.3.10 測量套管頭切割面的水平度，要求切口水平誤差不大于1mm 3.3.11 對倒角以下180mm高的套管表面打磨光潔 3.4 9-5/8〞表層套管頭及WD卡瓦的安裝 3.4.1 卸松9-5/8〞WD所有卡瓦螺絲 圖六 卸松9-5/8〞WD所有卡瓦螺絲螺釘 3.4.2 將套管頭平穩吊至井口并保持水平，緩慢放下 圖七 安裝表層套管頭 3.4.3 校正套管頭，使套管頭旁通閥中心線與內控管線出口中心線方向一致 圖八 出口方向一致 3.4.4 調節套管頭托盤頂絲 圖九 調節套管頭托盤頂絲 3.4.5 注意：在整個操作過程中注意防止井內落物 3.5 WD型卡瓦的固定 3.5.1 按廠家推薦扭矩值對稱緊固WD型卡瓦螺釘 圖十 WD卡瓦牙與套管連接 圖十一 套管與卡瓦牙咬合 3.5.2 上提套管頭30-35噸，檢查卡瓦牙與套管的咬合情況 3.5.3 檢查并鎖緊卡瓦螺絲。 3.5.4 再一次用水平尺檢查 3.6 9-5/8〞BT密封的注塑及試壓 3.6.1 注塑孔及試壓孔的結構 圖十二 注脂孔及試壓孔俯視 圖十三 注脂孔剖面 圖十四 注脂孔剖面詳圖 圖十五 BT密封圈注脂 3.6.2 將觀察孔1的注塑閥卸掉，把對應的另一側注塑閥1的護帽卸掉 3.6.3 注塑閥：又稱注塑單流閥 3.6.4 向BT密封圈內注入潤滑油以后 3.6.5 向BT密封圈注塑 3.6.6 恢復觀察孔1處的注塑閥，繼續注塑升壓至試壓值，試壓值為連接法蘭的額定工作壓力和套管抗外擠強度80%兩者的最小值，穩壓30分鐘，壓降小于0.7MPa外觀無泄漏為合格。注塑試壓不合格，應檢查和更換BT密封圈，重新安裝套管頭。 3.6.7 重復上述動作，對另一個BT處的注塑閥2進行注塑試壓。 3.6.8 對套管頭兩個BT之間環空試壓。試壓壓力為連接法蘭的額定工作壓力和套管抗外擠強度80%兩者的最小值，穩壓30分鐘，壓降小于0.7MPa外觀無泄漏為合格。 圖十六 BT密封圈試壓口 3.6.9 P密封與BT密封試壓方法相同。 3.6.10 焊接托盤與導管。 圖十七 焊接托盤與導管 3.6.11 使用鐵絲串聯螺帽止退孔，對卡瓦螺絲釘進行防退處理。 圖十八 螺帽止退圖 3.6.12 在9-5/8〞套管頭上安裝升高（占位）短節 3.7 套管頭和防噴器組的試壓 3.7.1 打開套管頭旁通口平板閥 3.7.2 井內下入3-5柱鉆桿立柱后，接相應規格的試壓塞 3.7.3 將試壓塞入井，坐入套管頭內 圖十九 用試壓塞試壓 3.7.4 向試壓塞上部注入清水（冬季用防凍液） 3.7.5 試壓結束后取出試壓塞
2.6 連接法蘭型號： 6BX 135/ ″*10000PSi（70MPa）或6BX 135/ ″*5000PSi（35MPa）2.8 連接套管外徑： 244.5mm（95/8 ″）2.9 連 接 方 式：95/8 ″下卡瓦2.11 懸掛套管尺寸： 51/2 ″套管
